Высокоточный разметочный лазерный проектор с функцией построения групповой проекций. VLT LD Techno Pro Multi-display

Высокоточный разметочный лазерный проектор(трехцветный) с функцией построения групповой проекций.

Ключевые особенности:

Мощность 600 мВт для уверенной яркости днем.
Высокая точность проецирования до ±0.2 мм на метр расстояния (FPS≤20, монтаж 90°).
Трехцветный лазер (красный, зеленый, желтый).
Программно-аппаратная стабилизация разметки.
Беспроводное управление по Wi-Fi.
Чтение форматов DXF, DWG, SVG.
Программное обеспечение для управления сетью проекторов.
Официальная гарантия 1 год и сервис в РФ.

Цена:

548 000₽

Описание

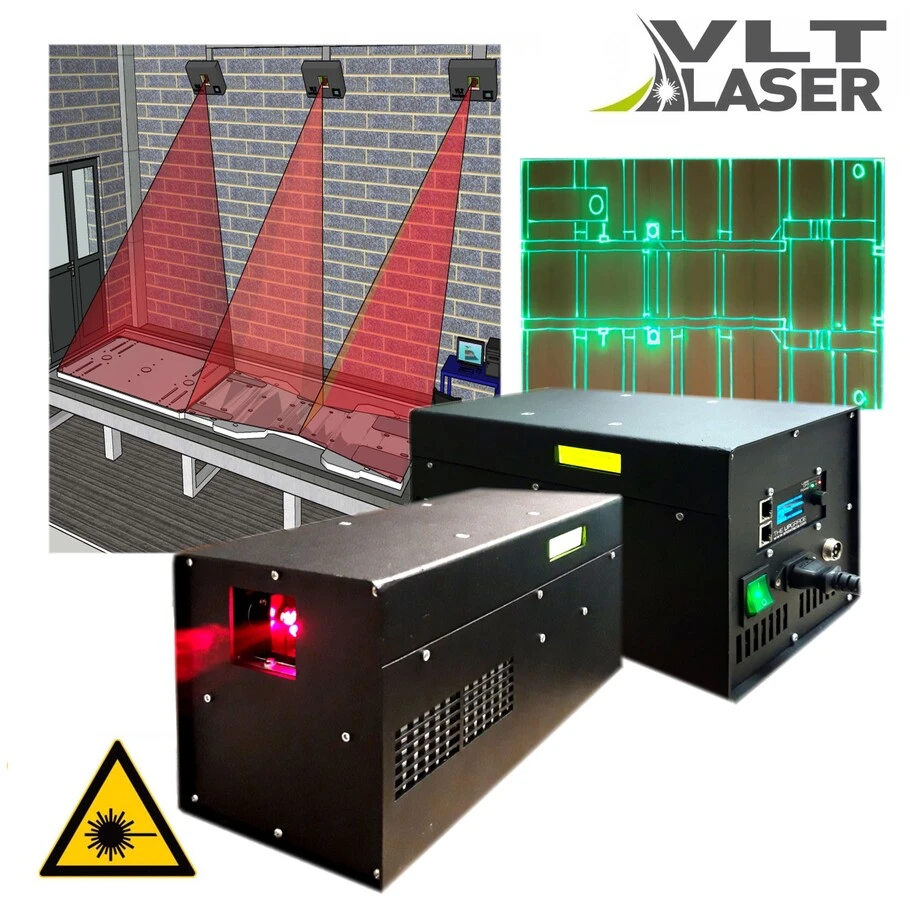

Предлагаем Вам нашу новейшую разработку - серию технических лазерных проекторов VLT LD Techno Pro Multi-display. Эта лазерная система обеспечивает мульти-проекцию (построение общего чертежа с использованием нескольких единиц оборудования). С функцией построения групповой проекций больше нет ограничений в габаритах рабочей зоны и сложности чертежей. Разметочный лазерный проектор позволяет Вам выполнить проекцию еще несуществующего конструкционного элемента, оценить его расположение, выполнить разметку элементов и много другое. Забудьте про долгую подготовку, все, что создано в чертеже Вы можете немедленно вывести на поверхность в 100% масштабе благодаря разметки лазером.

Данные лазерные проекторы позволяют проецировать чертежи и схемы формата DXF, DWG, SVG в масштабе 1:1 на любой поверхности при высокой яркости изображения. Аппараты посредством лазерной проекции может создавать лазерное лекало или шаблон. Технология лазерного проецирования дает высокую точность позиционирования изображения в пространстве, существенно ускоряет и удешевляет Ваш производственный процесс. Лазерный проектор чертежей предназначен для проецирования двух и трехмерных чертежей.

Ваши преимущества:

Лазерная проекция чертежей в масштабе 1:1 на любой поверхности (при необходимости возможность изменение масштаба по Х-У, наклонов, смещений, вращения и прочее). Возможен синтез работы нескольких систем.
Экономия времени, материала и средств
Контроль качества на месте сборки
Вам больше не нужны шаблоны и лекала
Ваши рабочие не делают ошибок при разметке
Вы проецируете любые контуры с высокой скоростью смены изображений
Лазерный проектор для разметки передает изображение с высокой точностью
Высоко стабилизированные лазера с автоматической управляемой температурой дают очень качественную картинку даже в яркий солнечный день с регулировкой мощности.
Простота управления и автоматизация процесса вывода изображений чертежей или лекал.
Настройка программного обеспечения под Ваши нужды
Оборудование имеет сертификаты лазерной безопасности и разрешено для контакта с человеком.

Сердце лазерного проектора разметки - это созданные нами сканера, позволяющие передавать в лазерную проекцию большое количество элементов одновременно с высокой точностью и скоростью. Разработанный нами для данных лазерных проекторов чертежей программный комплекс позволяет выводить в проекцию форматы DXF, DWG, SVG с любой программной и аппаратной настройкой изображения в пространстве с системой автоматизации вывода изображений. Прибор способен работать как автономно, так и управляясь с Вашего ПК по беспроводному каналу Wi-Fi, что упрощает установку аппарата в труднодоступных местах.

Раскрой, позиционирование и контроль с помощью лазерных проекторов уже активно применяется:

при производстве композитных материалов, перед раскроем или склейкой слоев.
в производстве натяжных потолков
в машиностроении для разметки положения узлов и агрегатов при их сборке
при производстве металлоконструкций, пролетов, несущих конструкций
при резке металлов
в деревообработке для контроля
при сборки панелей щитовых домов
при производстве панелей ЖБИ для разметки при производстве и контроля качества
при производстве сборных металлоконструкций
всевозможные отрасли производства

Технические характеристики

Параметр

Значение

Точность позиционирования

до ±0,2 мм на каждый метр расстояния от проектора до поверхности, при монтаже под углом 90° и частоте KPPS проекции ≤20 FPS и зависит от количества применяемых проекторов.

Поле зрения по Х-У

от 0 до 60 градусов на каждый лазерный проектор. В группе обеспечивают построение рабочий зоны любого размера и сложности.

Допустимая элементная сложность выводимых чертежей

до 1500 точек на каждый аппарат. Ориентация на работу с чертежами имеющих большое количество элементов (сложные). Дополнительно: функции проекции чертежа послойно, элементами, целиком. Маппинг наложение.

Количество лазерный излучателей

3 (красный 650нм, зеленый 520нм, желтый)

Мощность лазерных излучателей

Зеленый 200 мвт, Красный 400 мвт, Желтый 600 мвт

Защита от пыли лазерных излучателей

Да

Независимая термостабилизация лазеров

диапазон рабочих температур от +5°C до +35°C

Цвета вывода проекций (настраивает пользователь в ПО)

3 (красный, зеленый, желтый или одновременно).

Управление

Беспроводное Wi-Fi управление (через роутер), LAN или автономная работа с SD карты памяти.

Программное обеспечение

Multi-display: позволяет выводить на группу лазерных аппаратов DXF, DWG, SVG чертежей, схем, лекал, др. Любая настройка позиционирования изображений, масштабирования, коррекции, др. Настройка яркости, мощности, частоты вывода изображения (FPS). Софт обеспечивает как персональную работу с каждым прибором отдельно, так и вывод, настройку общей проекции (один общий чертеж несколькими аппаратами).

Страна производитель

Россия

Производитель

Высокие лазерные технологии

Гарантия

1 год, лазерная сертификация оборудования (Россия + ТС).
